Invisible pour le pilote, le capteur IMU est pourtant l’un des organes les plus sollicités d’un drone. À chaque décollage, virage, rafale de vent ou correction automatique, il mesure les mouvements de l’appareil et alimente le système de stabilisation en données essentielles.

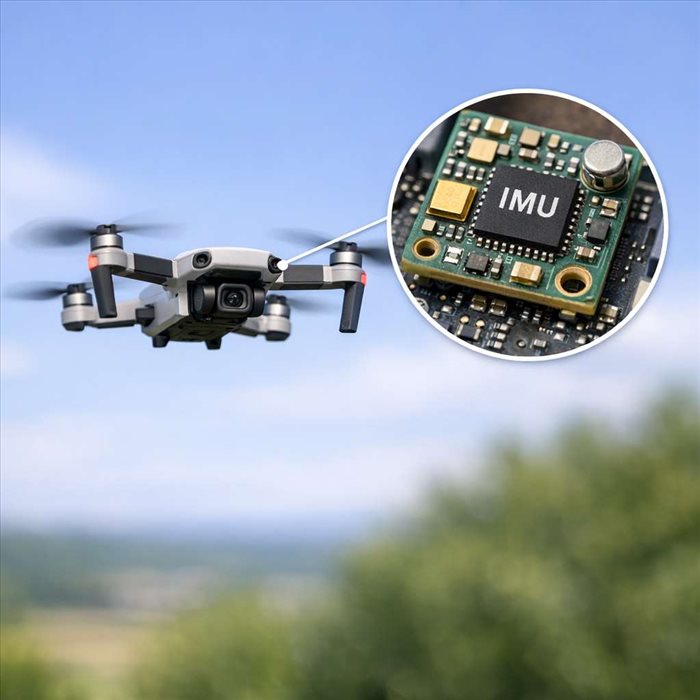

Un capteur IMU, pour Inertial Measurement Unit, est une centrale inertielle miniature. Dans un drone, son rôle consiste à mesurer les mouvements de l’appareil dans l’espace afin d’aider l’électronique embarquée à comprendre son orientation et ses accélérations. Sans ces informations, un multirotor aurait beaucoup de mal à rester stable, même quelques secondes.
Concrètement, l’IMU indique si le drone penche vers l’avant, roule sur le côté, pivote sur lui-même ou subit une accélération brutale. Ces données sont transmises en continu au contrôleur de vol, qui ajuste la vitesse des moteurs plusieurs centaines, voire plusieurs milliers de fois par seconde selon les modèles. Cette boucle de correction permanente permet au drone de tenir son assiette, de répondre aux commandes du pilote et de compenser de petites perturbations.
Une IMU de drone repose généralement sur deux familles de capteurs : les gyroscopes et les accéléromètres. Le gyroscope mesure les vitesses de rotation autour de trois axes : roulis, tangage et lacet. Il détecte donc la manière dont le drone tourne ou s’incline. L’accéléromètre, lui, mesure les accélérations linéaires, y compris l’effet de la gravité, ce qui permet d’estimer l’inclinaison de l’appareil lorsqu’il est relativement stable.
Sur certains drones, l’IMU est associée à d’autres capteurs, comme un magnétomètre, souvent appelé compas électronique, ou un baromètre destiné à estimer l’altitude. Ces éléments ne font pas toujours partie de l’IMU au sens strict, mais ils participent à la navigation. Les composants utilisés sont le plus souvent des capteurs MEMS, pour Micro-Electro-Mechanical Systems. Ils sont très compacts, peu coûteux et suffisamment précis pour les drones civils, du petit modèle de loisir au drone professionnel d’inspection.
Les mesures issues d’une IMU ne sont pas directement utilisables telles quelles. Un gyroscope, par exemple, indique une vitesse de rotation, mais pas une position absolue. Pour savoir dans quelle orientation se trouve le drone, le contrôleur de vol doit intégrer ces vitesses dans le temps. Cette opération est rapide, mais elle introduit un risque de dérive : une très petite erreur répétée à haute fréquence peut devenir significative après quelques secondes ou minutes.
L’accéléromètre apporte une information complémentaire, notamment grâce à la gravité terrestre, qui donne une référence verticale. Mais lui aussi peut être perturbé. Lors d’une accélération forte, d’un freinage ou d’un virage serré, il mesure à la fois la gravité et les mouvements propres du drone. C’est pourquoi les systèmes modernes utilisent une fusion de capteurs, souvent fondée sur des filtres mathématiques comme le filtre complémentaire ou le filtre de Kalman. L’objectif est de combiner les forces de chaque capteur tout en limitant leurs défauts.
L’IMU ne pilote pas le drone à elle seule. Elle fournit des données, mais c’est le contrôleur de vol qui les interprète et décide des corrections à appliquer. Si l’IMU détecte que le drone s’incline légèrement vers la droite alors qu’il devrait rester à plat, le contrôleur augmente ou réduit la puissance de certains moteurs pour rétablir l’équilibre. Cette réaction se produit en une fraction de seconde.
Le contrôleur de vol reçoit aussi les ordres du pilote, les informations GPS, les données du baromètre et parfois les signaux d’évitement d’obstacles. Il arbitre entre ces sources pour maintenir une trajectoire cohérente. Pour comprendre cette architecture plus largement, le fonctionnement d’un module central de pilotage embarqué illustre bien la manière dont les informations de l’IMU sont transformées en commandes moteurs.
La contribution la plus visible de l’IMU est la stabilisation. En mode assisté, le drone corrige automatiquement son inclinaison lorsque le pilote relâche les manches. Sur un quadricoptère grand public, cette fonction donne l’impression que l’appareil “flotte” dans l’air. En réalité, il effectue en permanence de micro-ajustements pour rester proche de l’attitude demandée.
Dans les modes de vol plus avancés, l’IMU travaille avec le GPS, le baromètre et parfois la vision optique. Le maintien de position, le retour automatique ou les trajectoires programmées ne reposent pas uniquement sur elle, mais ils seraient beaucoup moins fiables sans une estimation correcte de l’orientation. Le retour autonome vers la zone de décollage, par exemple, nécessite à la fois une position GPS cohérente et une attitude bien maîtrisée pour que le drone se déplace proprement.
Comme tout instrument de mesure, une IMU peut présenter des écarts. Un gyroscope peut afficher une petite rotation alors que le drone est immobile ; on parle alors de biais. Un accéléromètre peut être légèrement décalé ou influencé par la température. Ces erreurs sont généralement faibles, mais elles peuvent perturber le comportement du drone si elles ne sont pas corrigées.
La calibration permet d’établir une référence. Elle consiste souvent à placer le drone sur une surface plane et immobile pendant quelques secondes, afin que l’électronique mesure ses propres écarts. Sur certains modèles, une procédure plus complète demande d’orienter l’appareil dans plusieurs positions. Il est conseillé d’effectuer cette opération après un choc, une mise à jour importante, un transport prolongé ou lorsqu’un comportement anormal apparaît, comme une dérive persistante ou une inclinaison au décollage.
L’IMU est sensible aux vibrations. Des hélices abîmées, un moteur déséquilibré ou un châssis mal assemblé peuvent générer des oscillations qui polluent les mesures. Les contrôleurs de vol utilisent des filtres logiciels pour atténuer ces parasites, mais la qualité mécanique reste déterminante. Sur les drones de course ou de prise de vue, l’équilibrage des hélices et la rigidité du montage jouent directement sur la précision du pilotage.
La dérive est une autre limite connue. Même avec de bons capteurs, une estimation inertielle pure finit par s’éloigner de la réalité si elle n’est pas corrigée par d’autres références. C’est l’une des raisons pour lesquelles les drones utilisent souvent le GPS, le compas ou des systèmes de vision. Le géorepérage, qui limite certaines zones de vol ou encadre l’usage d’un appareil selon sa position, s’appuie davantage sur la localisation que sur l’IMU, mais les deux systèmes cohabitent dans la logique globale de sécurité ; le principe des restrictions géographiques embarquées montre bien cette complémentarité.
Dans le pilotage FPV, où le pilote voit l’image transmise par la caméra du drone, l’IMU doit fournir des mesures rapides et régulières. Les drones destinés au freestyle ou à la course changent d’orientation très vite : flips, rolls, plongeons, accélérations franches. Le contrôleur de vol doit donc disposer d’informations à faible latence pour traduire fidèlement les commandes.
En mode accro, souvent utilisé par les pilotes expérimentés, le drone ne revient pas automatiquement à plat. L’IMU reste pourtant essentielle, car elle mesure les rotations demandées et permet au contrôleur de stabiliser les moteurs selon les consignes. Le pilotage en immersion avec retour vidéo met particulièrement en évidence l’importance d’une réponse nette, sans délai perceptible. La qualité de la liaison radio compte aussi : des protocoles modernes comme les systèmes longue portée à faible latence complètent le travail de l’électronique embarquée en transmettant les ordres du pilote avec précision.
L’IMU n’est pas l’élément le plus visible d’un drone, mais elle est au centre de sa stabilité. Elle mesure l’inclinaison, les rotations et les accélérations, puis transmet ces informations au contrôleur de vol, qui ajuste les moteurs en temps réel. Cette chaîne de décision rapide permet à un appareil léger, soumis au vent et aux turbulences, de rester contrôlable.
Son efficacité dépend toutefois d’un ensemble de facteurs : qualité des capteurs, calibration, filtrage logiciel, état mécanique du drone et cohérence avec les autres systèmes de navigation. Une IMU bien exploitée ne remplace pas le GPS, le baromètre ou le jugement du pilote, mais elle rend possible le vol précis que l’on attend aujourd’hui d’un drone moderne. C’est cette discrète combinaison de mesures physiques et de calculs rapides qui transforme quatre moteurs en un aéronef stable, maniable et fiable.
