Dans un drone, quelques grammes d’électronique suffisent à transformer une consigne de pilotage en mouvement précis. Parmi ces composants discrets mais essentiels, l’ESC joue un rôle central : il contrôle la vitesse des moteurs et participe directement à la stabilité, à la réactivité et à la sécurité du vol.

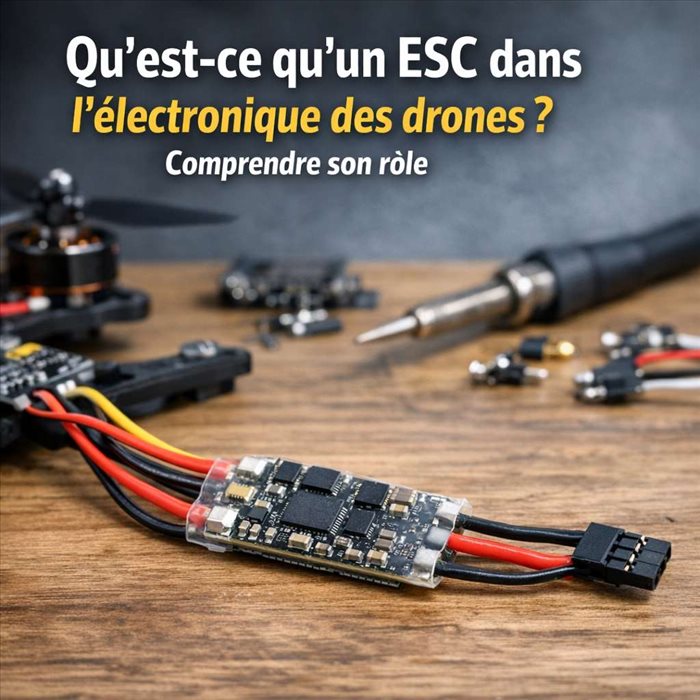

ESC signifie Electronic Speed Controller, ou contrôleur électronique de vitesse. Dans un drone multirotor, chaque moteur brushless est généralement piloté par un ESC, même si certains modèles regroupent quatre contrôleurs sur une seule carte dite “4-en-1”. Sa mission est simple à formuler : réguler la puissance envoyée au moteur afin de faire varier sa vitesse de rotation.
Concrètement, le contrôleur de vol calcule en permanence la poussée nécessaire sur chaque moteur. L’ESC reçoit ces ordres, puis adapte le courant transmis depuis la batterie vers les bobines du moteur. Sans lui, le moteur brushless ne saurait pas tourner correctement, car il a besoin d’une commutation électronique très rapide pour fonctionner.
Un drone ne vole pas uniquement grâce à ses hélices. Il repose sur une chaîne de décision et d’action : radiocommande, récepteur, contrôleur de vol, capteurs, ESC, moteurs. L’ESC se situe à la fin de cette chaîne, juste avant la production de poussée. Il traduit une instruction numérique ou analogique en énergie électrique exploitable par le moteur.
Le contrôleur de vol utilise les données de nombreux capteurs pour corriger l’attitude de l’appareil plusieurs centaines, voire plusieurs milliers de fois par seconde. Pour comprendre cette logique globale, le fonctionnement d’un module chargé de stabiliser le drone montre bien comment les ordres envoyés aux ESC s’inscrivent dans un système coordonné.
Les moteurs brushless utilisés sur les drones possèdent trois phases. L’ESC alimente ces phases dans un ordre précis afin de créer un champ magnétique tournant. C’est ce champ qui entraîne le rotor. Plus la fréquence et la puissance de cette commutation augmentent, plus le moteur tourne vite.
Pour moduler cette puissance, l’ESC utilise notamment la modulation de largeur d’impulsion, souvent appelée PWM. En pratique, il envoie des impulsions électriques très rapides et ajuste leur durée. Ce pilotage fin permet d’obtenir une réponse progressive, indispensable pour maintenir un drone en vol stationnaire, effectuer un virage propre ou compenser une rafale de vent.
L’ESC ne décide pas seul de la vitesse des moteurs. Il applique les consignes calculées par le contrôleur de vol à partir de l’inclinaison, de l’accélération, de la position et parfois de l’altitude. L’un des capteurs les plus importants est l’IMU, qui combine généralement gyroscope et accéléromètre. Son rôle dans la stabilisation est détaillé dans cet article sur les mesures d’orientation et de mouvement.
Cette coopération est particulièrement visible lors d’une correction rapide. Si le drone penche vers l’avant, le contrôleur de vol demande aux ESC concernés d’augmenter ou de réduire la vitesse de certains moteurs. La réaction doit être quasi instantanée. Un ESC lent, mal configuré ou sous-dimensionné peut rendre le drone instable, même si le reste de l’électronique est de bonne qualité.
On distingue principalement les ESC individuels et les ESC 4-en-1. Les premiers sont installés séparément, souvent sur les bras du drone. Ils facilitent le remplacement d’un composant endommagé, mais demandent davantage de câblage. Les seconds regroupent quatre contrôleurs sur une seule carte, généralement placée sous le contrôleur de vol. Cette solution est fréquente sur les drones FPV modernes, car elle allège le montage et simplifie l’intégration.
Les ESC se différencient aussi par leur intensité maximale, exprimée en ampères. Un drone de prise de vue léger n’a pas les mêmes besoins qu’un racer FPV puissant. Choisir un ESC de 35 A, 45 A ou 60 A dépend du moteur, des hélices, de la tension de batterie et du style de vol. Il faut prévoir une marge de sécurité, car un ESC constamment utilisé à sa limite chauffe davantage et risque de tomber en panne.
Historiquement, les ESC recevaient des signaux PWM classiques. Ce protocole fonctionne encore, mais il est moins précis et moins rapide que les standards plus récents. Les drones FPV et de nombreuses machines modernes utilisent plutôt DShot, un protocole numérique qui limite les erreurs de calibration et améliore la réactivité.
La qualité de la communication ne concerne pas seulement les ESC. Elle s’inscrit dans l’ensemble du système radio et électronique du drone. Par exemple, l’usage du protocole ELRS pour améliorer la liaison de commande illustre la recherche de latence réduite et de fiabilité, deux critères également importants dans la transmission des consignes vers les moteurs.
Le premier critère est la compatibilité électrique. L’ESC doit accepter la tension de la batterie, par exemple 4S ou 6S sur de nombreux drones FPV, et supporter l’intensité maximale demandée par les moteurs. Les fabricants de moteurs fournissent souvent des tableaux de poussée indiquant la consommation selon l’hélice utilisée. Ces données sont précieuses pour éviter un choix approximatif.
Il faut aussi regarder le firmware, comme BLHeli_S, BLHeli_32 ou AM32, ainsi que les fonctions disponibles : télémétrie, freinage actif, réglages de timing moteur, détection de désynchronisation. Sur certains drones, l’ESC intègre aussi un BEC, c’est-à-dire un régulateur capable d’alimenter d’autres composants en 5 V ou 9 V. Cette fonction n’est pas systématique, surtout sur les cartes 4-en-1 récentes.
Un ESC défaillant peut provoquer des symptômes variés : moteur qui ne démarre pas, saccades, surchauffe, coupure brutale ou perte de synchronisation à forte accélération. Sur un multirotor, la panne d’un seul ESC entraîne souvent la perte de contrôle, car la poussée devient déséquilibrée. C’est pourquoi les soudures, le refroidissement et le dimensionnement doivent être pris au sérieux.
Les fonctions avancées de sécurité du drone ne remplacent pas un ESC fiable, mais elles peuvent limiter certains risques. Le retour automatique, par exemple, dépend d’une chaîne complète encore opérationnelle, incluant propulsion et navigation. Son principe est expliqué à travers le mécanisme de retour au point de départ, qui suppose que les moteurs répondent correctement jusqu’à l’atterrissage.
L’ESC est parfois moins connu que la caméra, le GPS ou la radiocommande, mais il conditionne directement la qualité du vol. Un bon contrôleur électronique de vitesse offre une réponse régulière, une chauffe maîtrisée et une marge électrique suffisante. À l’inverse, un modèle inadapté peut réduire l’autonomie, dégrader la stabilité ou causer une panne en pleine manœuvre.
Dans les drones utilisés en environnement encadré, la maîtrise de la propulsion complète les dispositifs logiciels et réglementaires. Le géorepérage appliqué aux zones de vol montre que la sécurité repose autant sur l’électronique embarquée que sur la gestion de l’espace aérien. L’ESC, lui, reste au cœur de la partie physique : c’est lui qui transforme les décisions du drone en poussée réelle.
