Dans un cockpit, le VOR fait partie de ces instruments discrets qui ont longtemps guidé les avions avec une remarquable fiabilité. Avant l’essor du GPS, il était l’un des piliers de la navigation aérienne en route comme en approche. Comprendre comment fonctionne le VOR permet de mieux saisir la logique des routes aériennes, des radiales et de l’orientation d’un avion par rapport à une station au sol.
Le terme VOR signifie Very High Frequency Omnidirectional Range, que l’on peut traduire par radiophare omnidirectionnel VHF. Il s’agit d’un système de radionavigation composé d’une station au sol et d’un récepteur embarqué à bord de l’avion. La station émet un signal radio dans la bande VHF, généralement entre 108,00 et 117,95 MHz, que l’équipement de bord analyse pour déterminer la position angulaire de l’appareil par rapport à cette station.
Contrairement à une balise qui indiquerait seulement une direction approximative, le VOR permet au pilote de savoir sur quelle radiale magnétique il se trouve. Une radiale est une ligne imaginaire qui part de la station VOR vers l’extérieur, exprimée en degrés par rapport au nord magnétique. Par exemple, la radiale 090 correspond à une ligne orientée vers l’est depuis la station.
Ce principe simple en apparence a profondément structuré la navigation aérienne moderne. Pendant des décennies, les avions ont suivi des routes définies de VOR en VOR, en interceptant et en maintenant des radiales précises. Même si les systèmes satellitaires dominent aujourd’hui, le VOR reste un moyen de navigation conventionnel important, notamment comme solution de secours et comme référence dans certaines procédures.
Le fonctionnement du VOR repose sur une idée ingénieuse : la station au sol émet deux signaux radio distincts, appelés signal de référence et signal variable. Le récepteur de l’avion compare ces deux signaux pour calculer un angle. Cet angle correspond à la position de l’avion autour de la station, exprimée sous forme de relèvement magnétique.
Le signal de référence est identique dans toutes les directions. Le signal variable, lui, change selon l’azimut, c’est-à-dire selon la direction autour de la station. En mesurant le décalage de phase entre ces deux signaux, l’équipement de bord peut déterminer sur quelle radiale se trouve l’avion. Si le décalage correspond à 270 degrés, l’avion est situé sur la radiale 270, donc à l’ouest de la station.
Le pilote ne voit pas directement cette comparaison de signaux. L’information est affichée sur un instrument de navigation, souvent un indicateur VOR, un HSI ou un écran intégré au tableau de bord. Le système transforme donc une mesure radioélectrique en indication exploitable, lisible et utilisable en vol.
Le VOR indique une position angulaire par rapport à une station, mais il ne donne pas directement le cap de l’avion. C’est une distinction essentielle. Une radiale VOR est toujours définie depuis la station vers l’extérieur. Si un avion se trouve au nord d’un VOR, il est sur la radiale 360, même s’il vole vers le sud pour rejoindre la station.
Le cap, lui, correspond à la direction dans laquelle pointe le nez de l’avion. La route suivie dépend aussi du vent, qui peut faire dériver l’appareil. Un pilote peut donc devoir afficher un cap légèrement différent de la radiale souhaitée pour rester aligné. C’est pourquoi la navigation au VOR demande de comprendre à la fois l’indication de l’instrument, la position de l’avion et l’effet du vent.

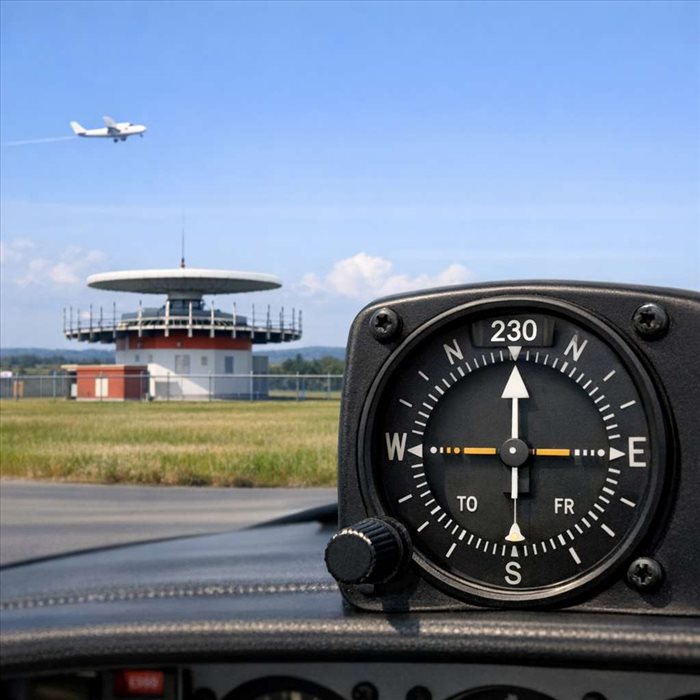

L’instrument VOR aide le pilote grâce à un indicateur d’écart, souvent appelé CDI, pour Course Deviation Indicator. Lorsque l’aiguille est centrée, l’avion est aligné avec la route sélectionnée. Si elle se décale à gauche ou à droite, le pilote sait de quel côté corriger pour rejoindre la trajectoire choisie.
Pour utiliser un VOR, le pilote commence par sélectionner la fréquence de la station sur son récepteur radio. Il identifie ensuite la station grâce à son code Morse, afin de vérifier qu’il reçoit bien le bon signal. Cette étape est fondamentale : un affichage peut sembler cohérent, mais seule l’identification confirme la validité de la source de navigation.
Une fois la station identifiée, le pilote choisit une route à l’aide du sélecteur OBS, pour Omni Bearing Selector. L’instrument affiche alors si l’avion est à gauche ou à droite de cette route, ainsi qu’une indication TO ou FROM. L’indication TO signifie que la route sélectionnée mène vers la station ; FROM indique qu’elle s’en éloigne.
Cette méthode permet de rejoindre une station, de la quitter sur une radiale donnée ou d’intercepter une route aérienne. Dans la pratique, le VOR sert aussi à déterminer une position par croisement de radiales, lorsque deux stations différentes sont reçues. Cette technique reste utile pour confirmer une position, surtout en l’absence de navigation satellitaire.
Le VOR fournit une information angulaire, mais pas nécessairement une distance. Pour connaître l’éloignement exact par rapport à la station, il est souvent associé à un DME, pour Distance Measuring Equipment. Le DME mesure la distance oblique entre l’avion et l’équipement au sol, généralement exprimée en milles nautiques.
Dans de nombreux cas, une station est publiée comme VOR/DME. Le pilote dispose alors de deux informations complémentaires : la radiale et la distance. Il peut savoir, par exemple, qu’il se trouve sur la radiale 180 à 25 milles nautiques de la station. Cette combinaison donne une position beaucoup plus précise qu’une simple direction.
Il faut toutefois noter que la distance DME est une distance en ligne directe, appelée distance oblique, et non une distance horizontale pure. À grande distance, la différence est négligeable. À proximité immédiate de la station et à haute altitude, elle peut devenir plus perceptible, même si elle reste généralement bien comprise par les pilotes.
Il existe plusieurs variantes de VOR. Le VOR conventionnel est le modèle historique, fondé sur l’émission des signaux de référence et variable depuis une antenne au sol. Il offre une bonne précision, mais peut être sensible à certains effets de terrain, notamment les réflexions causées par des bâtiments, des reliefs ou d’autres obstacles.
Le DVOR, ou Doppler VOR, utilise un principe différent pour réduire ces perturbations. Il est souvent plus performant dans les environnements où les signaux risquent d’être réfléchis. Grâce à sa conception, le Doppler VOR améliore la stabilité du signal reçu et limite certaines erreurs d’azimut.
Dans les cartes aéronautiques, le pilote n’a pas toujours besoin de distinguer en détail la technologie employée. Ce qui compte pour l’exploitation, ce sont la fréquence, l’identification, la portée, les éventuelles restrictions et la disponibilité publiée. Les informations officielles figurent dans les cartes, les manuels de route et les publications aéronautiques.
Le VOR fonctionne en VHF, ce qui signifie que sa portée dépend fortement de la ligne de vue radio. Plus l’avion est haut, plus il peut recevoir le signal loin. À basse altitude, le relief ou la courbure terrestre peuvent limiter la réception. La portée opérationnelle d’un VOR varie donc selon son type, son implantation et l’altitude de l’avion.
La précision du système est généralement suffisante pour la navigation en route et certaines procédures. Les stations sont surveillées en permanence : si le signal sort des tolérances, la station peut être mise hors service ou son identification retirée. Pour un pilote, l’absence d’identification correcte est un signal d’alerte à ne pas ignorer.
Le VOR présente aussi une zone particulière appelée cône de confusion. Lorsqu’un avion passe directement au-dessus de la station, les indications peuvent devenir instables pendant un court moment. Ce phénomène est normal, car l’appareil se trouve dans une zone où la détermination angulaire devient moins exploitable. Le pilote anticipe donc le passage station et poursuit sa navigation selon la procédure prévue.
Le GPS et les systèmes GNSS ont transformé la navigation aérienne en offrant une position continue, précise et facilement intégrable aux calculateurs de bord. Pourtant, le VOR n’a pas disparu. Il conserve une valeur importante comme système de secours indépendant, car il repose sur une infrastructure terrestre différente des satellites.
Dans plusieurs pays, les autorités aéronautiques ont réduit le nombre de stations VOR, tout en maintenant un réseau minimal destiné à garantir une navigation conventionnelle en cas de défaillance GNSS. Cette approche vise à équilibrer modernisation, coûts d’entretien et résilience du système aérien.
Le VOR reste également présent dans la formation des pilotes. Apprendre à l’utiliser développe le sens de l’orientation, la compréhension des radiales, la lecture des cartes et la gestion d’une trajectoire sans dépendre entièrement d’un écran GPS. C’est un outil pédagogique précieux pour comprendre les bases de la navigation instrumentale.
Le VOR est une technologie née à une époque où l’électronique embarquée était bien plus limitée qu’aujourd’hui. Son principe, fondé sur la comparaison de signaux radio, demeure pourtant élégant et robuste. En indiquant la position angulaire d’un avion par rapport à une station au sol, il a permis de construire des routes aériennes fiables et standardisées.
Son utilisation demande de bien distinguer radiale, route, cap et indication TO/FROM. Elle impose aussi une vérification rigoureuse de la fréquence, de l’identification et de la cohérence des informations affichées. Ces réflexes restent au cœur d’une navigation sûre, même dans des cockpits modernes largement assistés par les satellites.
En résumé, le VOR en navigation aérienne fonctionne comme un repère radioélectrique directionnel : il ne dit pas simplement où aller, mais situe l’avion par rapport à une station. C’est cette combinaison de simplicité, de précision et d’indépendance qui explique pourquoi il demeure, malgré son âge, un élément majeur de la culture aéronautique.
